| Dados técnicos e dimensões | |
| Código do produto: | CNC R250 (código: 4.102) |
| Eixo C Mesa: | Pneumostático, diâmetro da mesa 250 mm Carga máxima 500 N Diâmetro máximo mensurável 500 mm Centralização e nivelamento: ± 3mm – ± 2° Arredondamento: <0,08 ÿm |
| Eixo Z Coluna: | Curso útil: 500 m m, motorizado e medidor Erro de linearidade acima de 400 mm: 0,8 ÿm Erro de linearidade acima de 100 mm: 0,3 ÿm Velocidade de medição: 0,5-1-2 mm / s Velocidade de posicionamento: 0-15mm/s |
| Eixo R Braço: | Curso útil: 300 mm Posicionamento motorizado Velocidade de posicionamento: 0-15mm/s |
| Parâmetros calculáveis: | Circularidade, planicidade, retilinidade, cilindricidade, conicidade, forma de cone, concentricidade, paralelismo, ortogonalidade, angularidade, coaxialidade, batimento, batimento total, variação de espessura, análise de Fourier. |
| Sonda: | Bidirecional com proteção contra impactos – Faixa de medição: 0,6 mm – Resolução: 0,001 μm |
| Dimensões: | 786 x 727 x 993 mm (C x P x A) |
| Peso: | 280kg |
| Fonte de energia: | 110-240 V; 50-60 Hz |

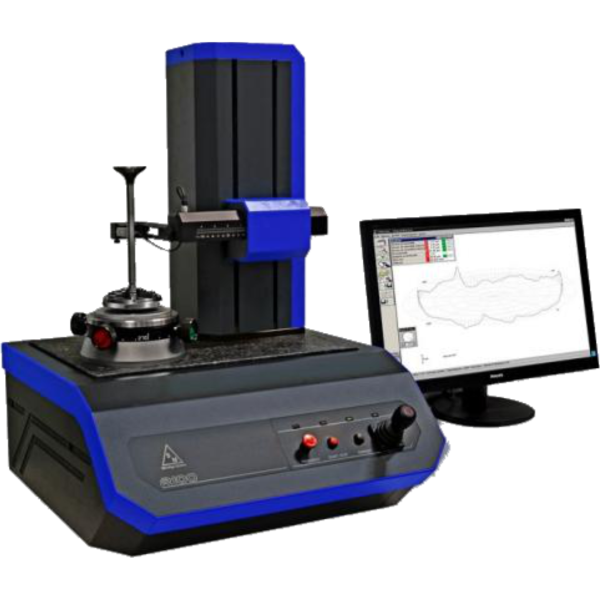

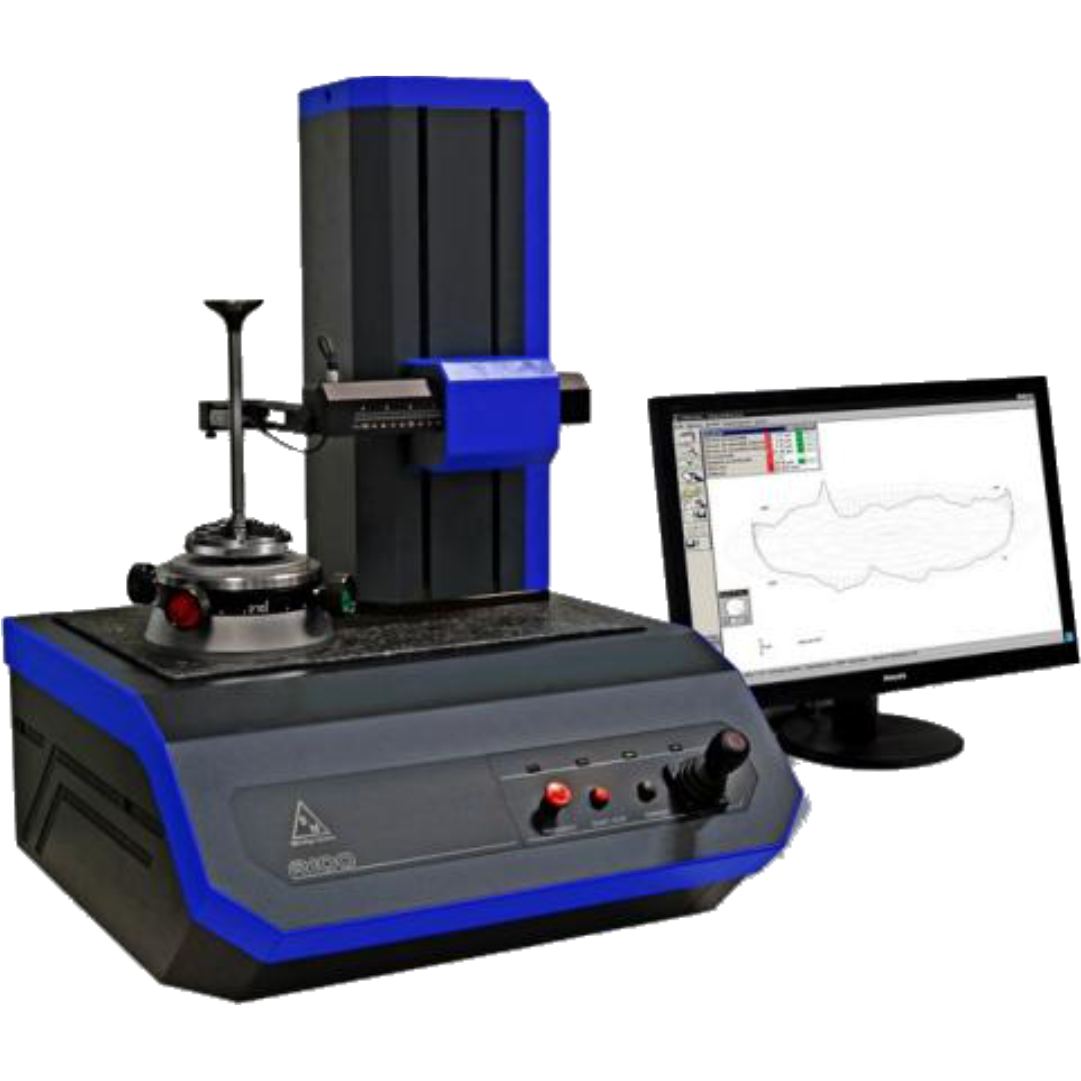

Medidor de Forma Geométrica R250
Sistemas de medição para erros de formas R250
✔ Equipados com software Circom.
✔ Parâmetros como: circularidade, planicidade, retilineidade, paralelismo, angularidade, batimento, entre outros.
